物聯網開發—太陽能發電集中管理與控制系統
來源:荊州網站建設
時間:2017-03-27
2016年12月,湖北國菱計算機科技有限公司,承接了聚友科技的單片機系統開發。公司物聯網開發組歷時數十天,成功為客戶定制開發了一套太陽能發電集中管理與控制系統。
一、控制系統的組成
本控制系統主要由發電系統控制單元、MCU(微型控制單元)、MCU集中管理服務器和客戶端使用APP四個部分組成。
發電系統控制單元負責太陽能模組輸入輸出狀態的監控和設置。且能夠?qū)⒆陨聿杉臄?shù)據發送給MCU單片機控制芯片,并能接收控制芯片的遠程指令。
MCU(微型控制單元)能夠通過網絡與遠程云端服務器進行通訊。
MCU管理服務器能夠統計多終端的數據并記錄,同時負責與控制芯片和客戶端APP的通訊和數據傳遞。
客戶端APP主要為方便用戶能夠便捷的、具有邏輯權限的遠程操作控制系統。

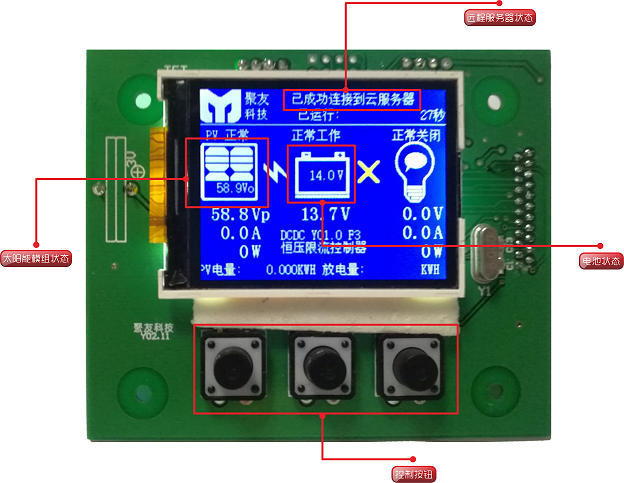

以下為發電系統控制單元基本狀態說明:
二、主要功能
2.1 概述
本管理與控制系統主要利用帶網絡模塊的MCU,通過串口與發電系統控制單元進行數據的交互,實現數據采集、數據同步、數據發送到云端、云端傳送控制指令的功能。云端由一臺或若干臺公網服務器運行,負責各控制系統的數據傳輸,并寫入數據庫,并鑒定客戶端APP的權限,允許通過權限的APP訪問其對應的控制單元和記錄數據統計,并進行相應操作功能代碼的轉發和回顯。客戶端APP分為IOS(如需對公下載,需要額外添加蘋果商店的支持)和安卓兩個平臺版本,主要功能為:注冊登錄、綁定設備、加載數據、統計報表及可擴展應用的接口。
2.2 功能描述
2.2.1 WiFi網絡自動配置
本功能為本控制系統核心功能。采取廣播包含有效配置信息的WIFI信號,使終端模塊自動拾取該信息并應用。實現超便捷的首次配置信息配置導入。解決了需要手動輸入各校驗參數、設備碼、驗證碼、網絡配置參數等的復雜步驟。充分體現了互聯網便捷易用的懶人思維。
2.2.2數據采集
當控制系統正常工作時,會以一定頻率(如3次/秒)的速度,采集工況數據,并發送給指定的云端服務器,服務器收到有效數據進行處理,并記錄到數據庫內,方便客戶端統計和操作。
2.2.3 設置參數
客戶端可以自定義發電系統的各項參數,如各電壓的設置(精確到毫伏)、電流的設置(精確到毫安)、工作模式的選擇及發電系統的遠程重啟等。方便使用者直接利用互聯網連接,進行遠程設置。

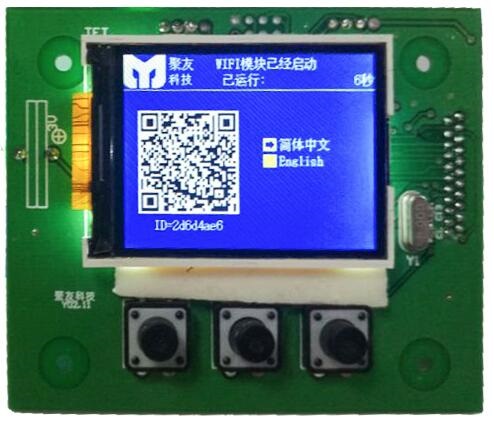

2.2.4 二維碼
為方便新增使用者的使用,并考慮到新型、科技、便捷、節約、快速的目的。本系統在終端發電系統控制單元加入掃一掃二維碼功能,使用者僅需打開手機,掃二維碼即可下載管理軟件,然后進行設備的綁定操作。節約了大量打印設備碼、更新APP下載地址、設備粘貼設備碼等的物料、工序和時間。
三、手機終端APP使用說明

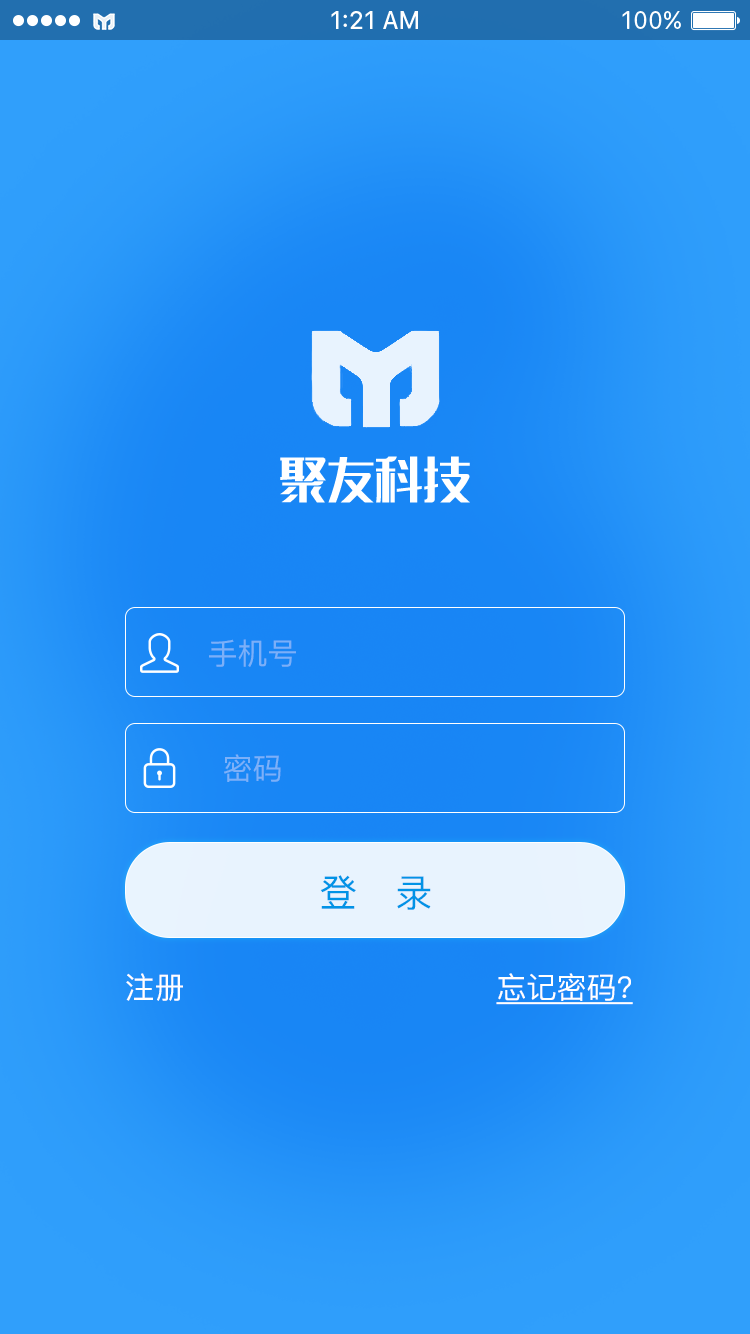

3.1.1 登錄界面
已注冊用戶可以直接輸入賬號密碼進行登錄,未注冊用戶需先點擊注冊按鈕進行注冊,然后繼續進行登錄操作。

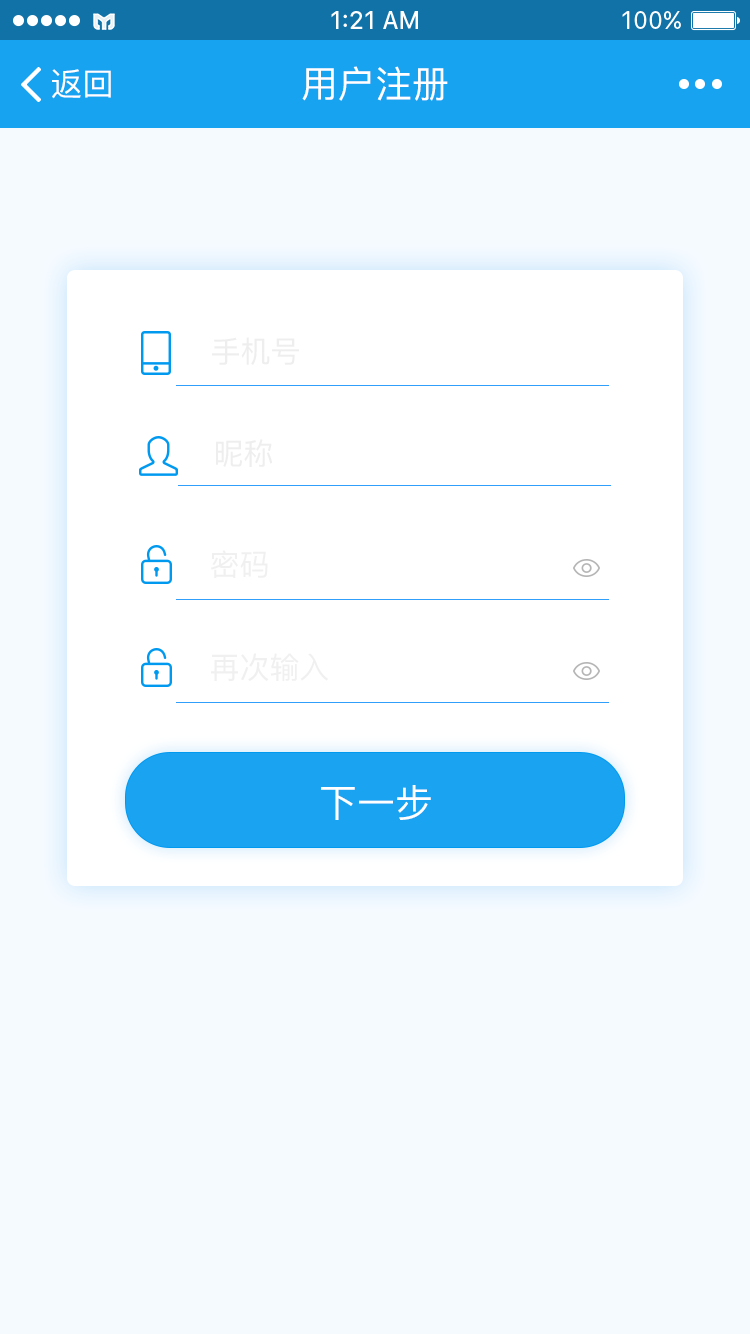

3.1.2 注冊界面
已注冊用戶可以直接輸入賬號密碼進行登錄,未注冊用戶需先點擊注冊按鈕進行注冊,然后繼續進行登錄操作。

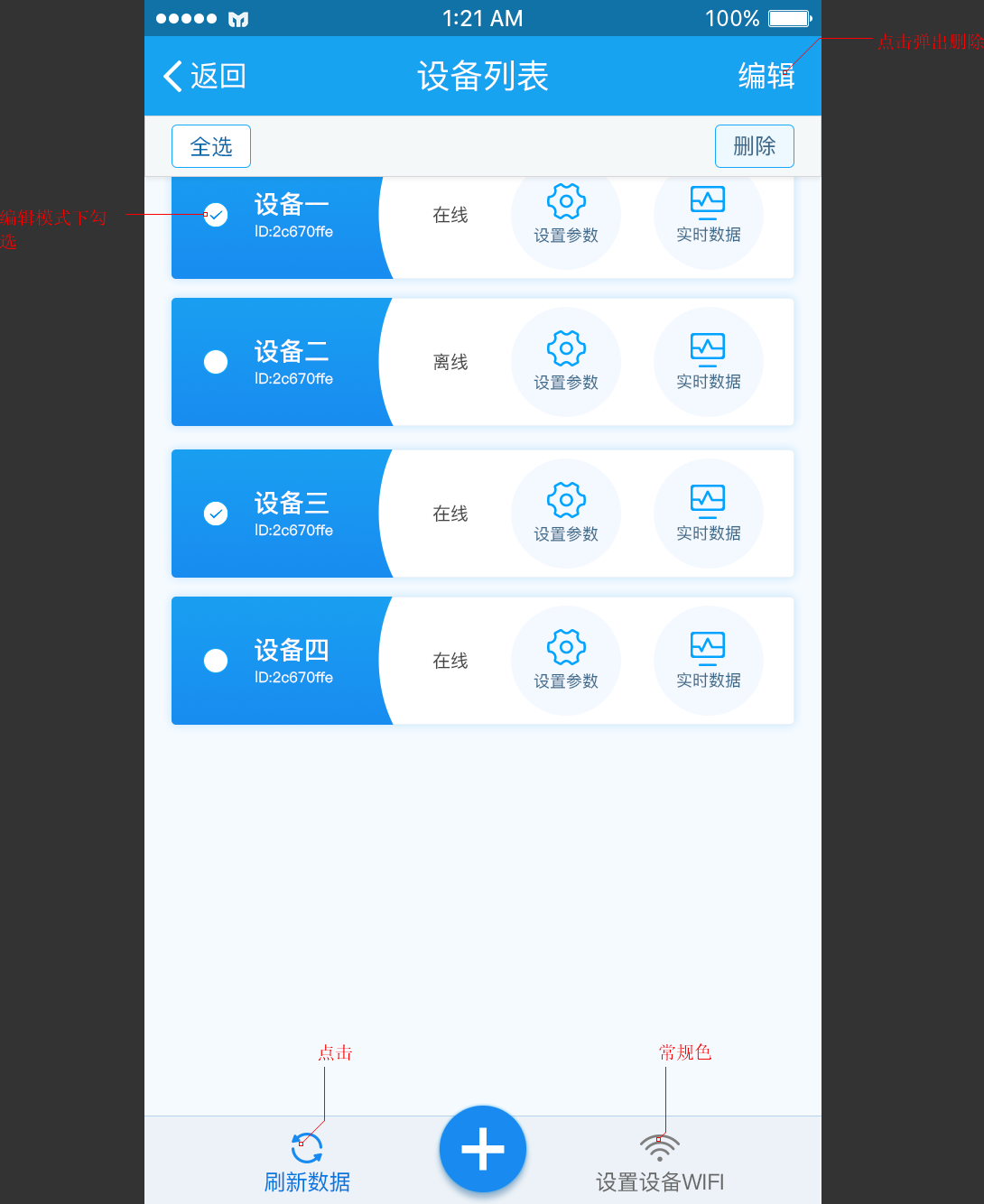

3.1.3 設備列表
此界面為主窗口界面。在此功能狀態下,可以查詢已綁定的設備,并添加需要新增的設備。同時可以進行設備的初始化設置操作。

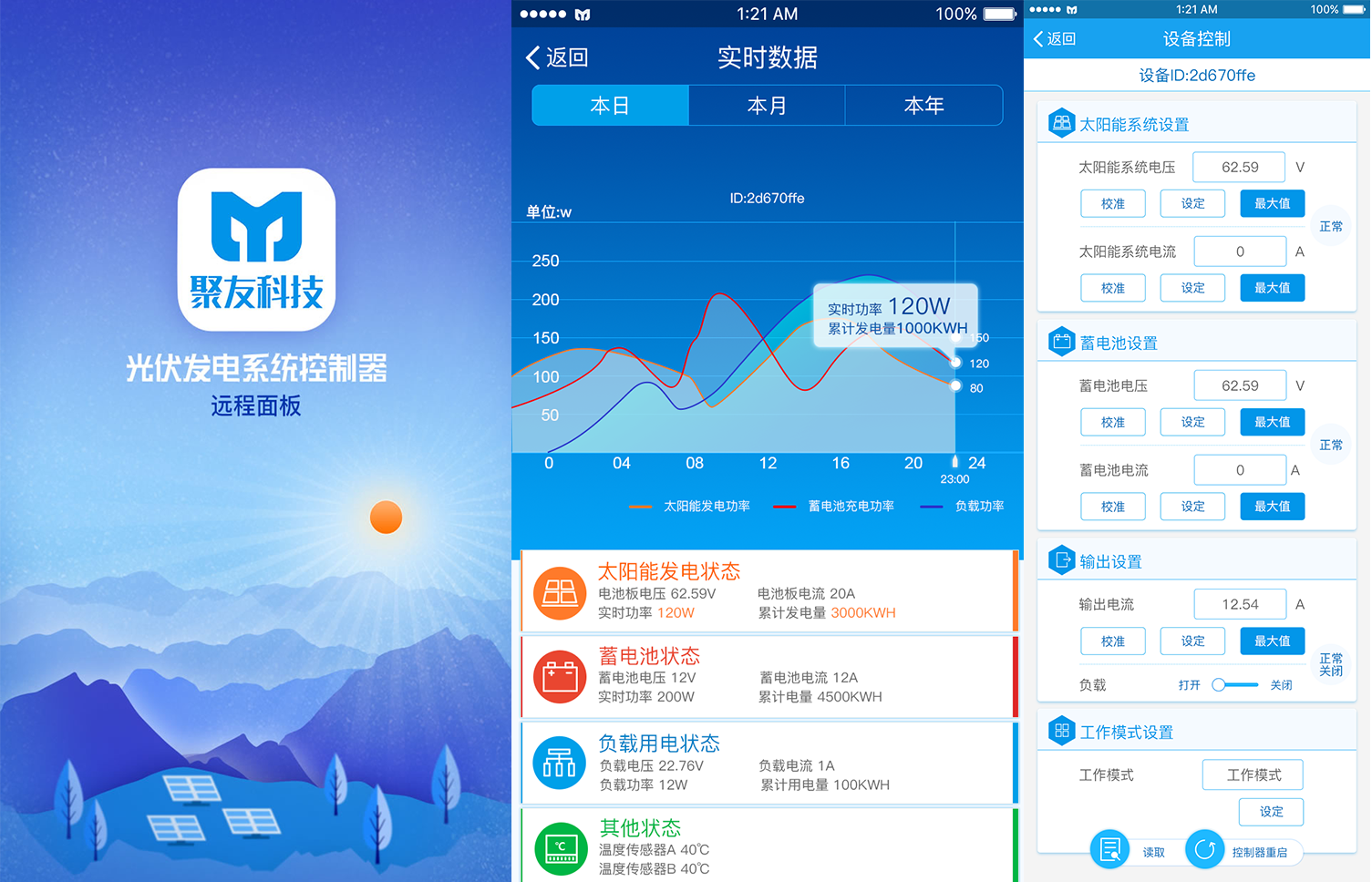

3.1.4 設備實時數據
實時數據功能可以查詢當前設備的工況數據。
3.1.5 設備控制
修改工作模式、各電壓電流參數自定義等。
附1: MPPT最大功率點跟蹤系統說明書
一、主要部件
1.1 主要部件構成
太陽能發電系統主要由太陽能電池模組、傳輸線路、智能工頻逆變器、蓄電池組和電網并網設施組成。而MPPT最大功率點跟蹤系統管理以上設備,通過調節逆變器參數,實現最大化功率的需求。
1.2 電源管理模塊
眾所周知,不同的電池、電池模組提供的電壓、電量以及充放電的電流均不一樣。故需要電源管理模塊應具有可適應性,能夠有效的保護電池、能承受不穩定因素沖擊等。
本電源管理部分,采取云端可選項,進行不同電池模組的選擇,詳細功能見3.1.4頁。同時太陽能發電不穩定,為能保證電量輸出最大功率,需要可調初級逆變后的電壓和輸出。本管理模塊已實現實時電壓、電流跟蹤,同時可以自定義初級逆變后的電壓。實現動態功率跟蹤的功能。
二、主要功能
MPPT系統通過調節電氣模塊的工作狀態,使光伏板能夠輸出更多電能的電氣系統能夠?qū)⑻柲茈姵匕灏l(fā)出的直流電有效地貯存在蓄電池中。實現效率的最大化。
MPPT控制器主要功能:檢測主回路直流電壓及輸出電流,計算出太陽能陣列的輸出功率,并實現對最大功率點的追蹤。擾動電阻R和MOSFET串連在一起,在輸出電壓基本穩定的條件下,通過改變MOSFET的占空比,來改變通過電阻的平均電流,因此產生了電流的擾動。同時,光伏電池的輸出電流電壓亦將隨之變化,通過測量擾動前后光伏電池輸出功率和電壓的變化,以決定下一周期的擾動方向,當擾動方向正確時太陽能光能板輸出功率增加,下周期繼續朝同一方向擾動,反之,朝反方向擾動,如此,反復進行著擾動與觀察來使太陽能光電板輸出達最大功率點。
本控制系統可視化的實現了該功能的調節和監控。跟隨版本的更新,會逐步添加動態跟蹤折線圖、電壓曲線圖、效率曲線圖等可視化功能。
三、實例解析
以典型光伏系統為例:.
日照強度為1000W/㎡,U=24V,I=1A;U=30V,I=0.9A;U=36V,I=0.7A;
可見30V的電壓下輸出功率最大。若電壓升高,則功率下降;若電壓下降至臨界點,則可能整個系統停止工作。
故MPPT通過穩定電壓在30V,達到最大的效率。
附2:電池組均衡充放電系統說明書
一、本系統的產生背景
由于電池組內單個電池單元(CELL)本身體質區別,且在循環使用消耗,或者是電路阻抗等因素造成影響,長此以往,彼此單元之間會產生差異,導致部分電池單元充電達到滿狀態時,另外部分電池單元仍然沒有達到滿狀態,而充電系統為保護所有電池不被過沖(主要針對鋰電池單元),將會終止整個電池組的充電。從而導致在電池組放點性能中,產生木桶效應,只釋放以最低狀態的電池為標準的電量。反過來放電系統工作狀態也是如此。
以現在的主流電動汽車電池組為例,其在儲蓄和釋放電量達不到標準后,均由人工進行拆裝,然后手工利用設備和儀器對每一個電池單元進行校準,浪費巨大人力物力的同時,也存在比較大的人為誤差和拆裝折損。
二、主要功能
① 制充電過程中的平衡,系統對充電環境中的每個電池單元一對一監控、監測,控制每個電池單元均達到自身的滿狀態。從而達到整個電池組儲蓄電量的最大化,同時降低所有電池單元的損耗,延長其使用壽命。
② 控制放電過程中的平衡,實時監控每個電池單元的放電狀態,當部分電池單元達到放電下限,則自動停止其放電,所產生的電壓降由系統自動進行平衡,直到大量電池單元均已停止放電,整個系統放電暫停。
以下為圖形具體表現:

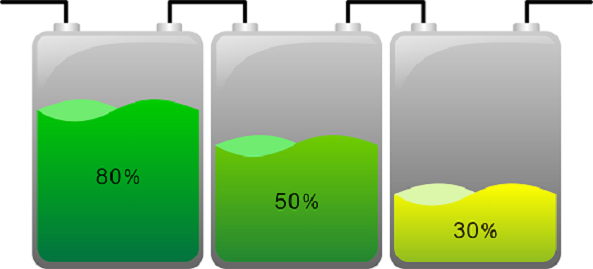

(圖一)
圖一未采用均衡充放電系統,則當電池三在電量釋放完畢之后,將導致整個電池組停止供電。反之,充電結果類似。

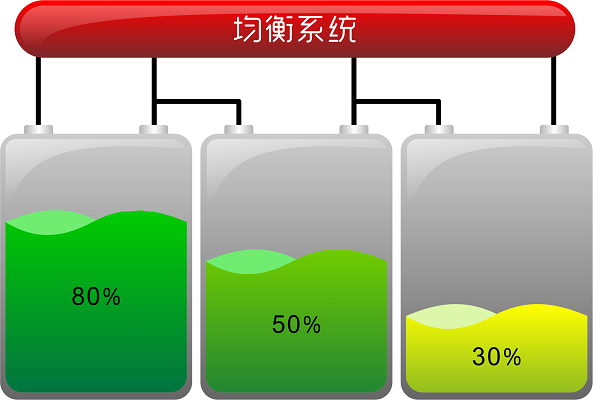

(圖二)
圖二為采用均衡充放電系統,如果電池三電量少于其他電池,則系統在電池三的電量釋放完畢之后,仍然進行供電,直至所有電池均釋放完畢。反之,充電也會直至全部充滿為止。
三、優勢
① 長電池使用壽命。
② 提高電池效率。
③ 降低人工維護成本。
2017年6月,太陽能控制器APP正式上線蘋果商店(Apple Store),實現可對公下載。
